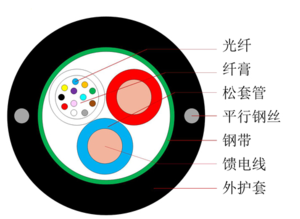

产品结构
产品描述

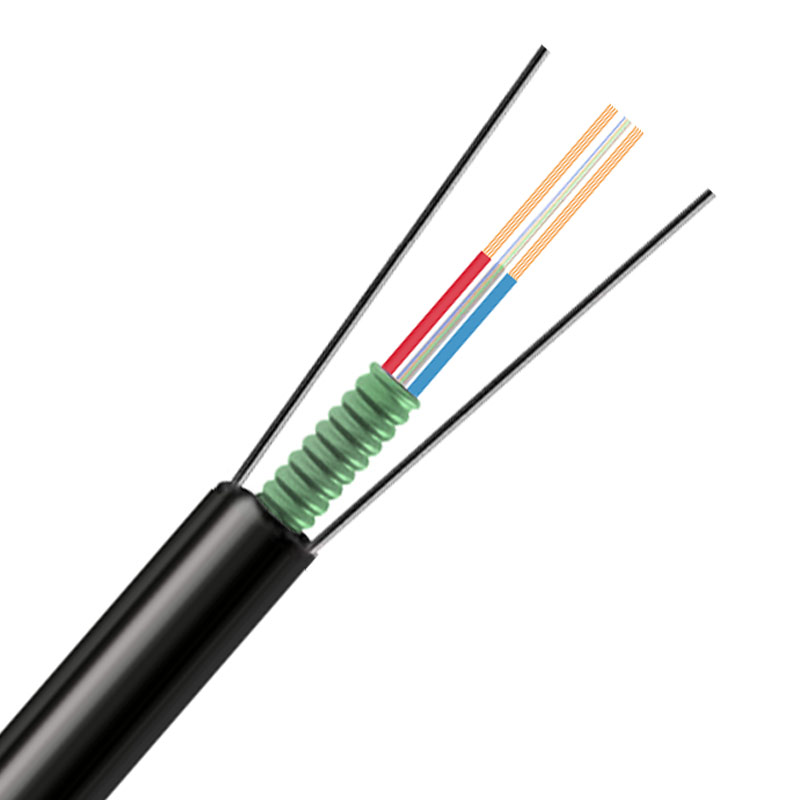

GDXTW光缆的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。RVV国标电源线及松套管外用涂塑钢带纵包，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
产品特点
·具有很好的机械性能和温度特性;
·松套管材料本身具有良好的耐水解性能和较高的强度;
·管内填充特种油膏，对光纤进行了关键性保护;
·良好的抗压性和柔软性;
·PE护套具有很好的抗紫外线、辐射性能;
·两根平行钢丝保证光缆的抗拉性能;
·可同时实现光通信和电力输送;
·涂塑钢带提高光缆的抗透潮性能。
产品标准
满足YD/T 2159-2010标准
光学特性
| G652 | G655 | 50/125 | 62.5/125 |
衰减 | 1310 nm | ≤0.36 dB/km | ≤0.4 dB/km |
|
|
1550 nm | ≤0.22 dB/km | ≤0.23 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.3 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
带宽（A级） | 850 nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥800 MHz·km |
数值孔径 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截至波长 | ≤ 1260 nm | ≤ 1450 nm |
|
|
结构参数
光缆型号 | 芯数 | 导体截面积mm² | 光缆尺寸 mm | 光缆重量 kg/km | 允许拉伸力 长期/短期 N | 允许压扁力 长期/短期 N | 弯曲半径 静态/动态 mm |
GDXTW | 2-12 | 0.5 | 9.0 | 85 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 1.0 | 9.5 | 100 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 1.5 | 10.5 | 120 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 2.0 | 11.2 | 135 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 2.5 | 11.8 | 150 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 3.0 | 13.0 | 170 | 600/1500 | 300/1000 | 10D/20D |
2-12 | 4.0 | 13.8 | 200 | 600/1500 | 300/1000 | 10D/20D |
储存、使用温度：-40~+70℃
交货长度
推荐长度2000米/3000米，可按客户要求提供其他长度。
